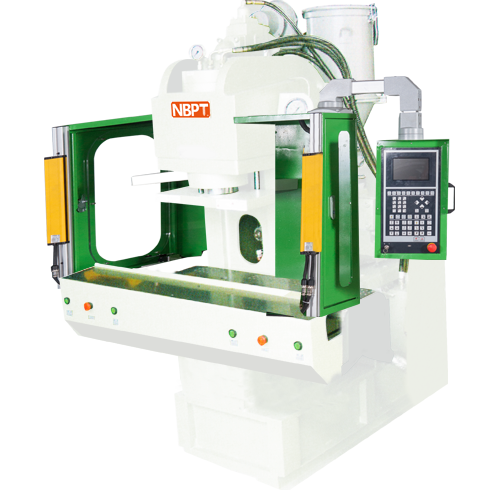

插頭注塑機

所屬分類：C型滑板注塑機
點擊次數：
發布日期：2019/08/27
更多
在線詢價

詳細介紹


特點：

立式鎖模，臥式射出，無機柱設計，三面開放空間，適用於中型埋入件射出成型。

射座升降，進退可調，架模迅速方便。

C型銅構，一體成型，高壓彎矩變形量少。

直壓式鎖模，雙缸射出系統，精度佳，壽命長。

可搭配埋入件需求，選擇滑板型或轉盤型，以提高產能效率。

可搭配微電腦控制系統，或全電腦控制系統，兼具價格低廉，精密度高之雙重優點。

規 格表		立式鎖模臥式射出結構
機械型號 Machine Type			Unit	PC-450/DM				PC-850/DM				PC-R-450				PC-R-850
射出系統	螺桿直徑 Screw diameter4045		mm	32	38	42	50	38	42	45	50	32	38	42	50	38	42	45	50
	射出壓力 Injection pressure		kg/cm2	2050	1454	1190	980	1745	1429	1244	970	2050	1454	1190	980	1745	1429	1244	970
	理論射出容量 Theoretical Shot Volume		cm3	113	158	194	265	191	233	267	299	113	158	194	265	191	233	267	299
	射出重量 (P.S.) Injection weight(P.S.)		g	103	144	177	250	173	212	243	285	103	144	177	250	173	212	243	285
			oz	3.6	5.1	6.2	8.7	6.1	7.5	8.6	10	3.6	5.1	6.2	8.7	6.1	7.5	8.6	10
	射出率 Injection rate		cm3/sec	48	68	83	95	87	106	122	130	48	68	83	95	87	106	122	130
	螺桿行程 Screw Stroke		mm	140				168				140				168
	螺桿轉速 Screw speed		rpm	0-175				0-160				0-175				0-160
	射嘴接觸力 Nozzle Contact force		kn	39				39				39				39
	射嘴行程 Nozzle Retraction Stroke		mm	130				150				130				150
	溫度控制段數 No.of heating zones		/	3				4				3				4
	料斗容量 Material Hopper Capacity		l	25				50				25				50
鎖模系統	鎖模力 Clamping Force		kn	450				850				450				850
	開模力 Opening Force		kn	83				130				83				130
	模板尺寸 Mold plate dimension		mm	700*280				700*330				700*280				700*330
	轉盤直徑 Rotary Table Diameter		mm	--				--				￠860				￠1168
	最小模厚 Min mold thickness		mm	175				210				175				210
	開模行程 Opening stroke		mm	200				270				200				270
	最大開模距離 Max. daylight opening		mm	375				480				375				480
	頂出力 Ejector force		kn	13				25				13				25
	頂出行程 Ejector stroke		mm	75				80				75				80
滑模系統	滑模行程 Slide stroke		mm	270/480				320*500				270/480				320*500
	圓盤站數 Rotary Station		┈	--				--				2-4				2-4
	最大模具重量 Max Mold Weight		kg	120				150				2002/1204				3002/2004
	滑模定位精度 Station Clearance		mm	±0.02				±0.02				±0.02				±0.02
油壓電力系統	最大液壓壓力 Max.Hydraulic Pressure		kg/cm2	140				140				140				140
	泵浦吐出量 Pump Output		liters/min	47				65				47				65
	作動油量 Oil Reservoir Capacity		liters	200				300				200				300
	冷卻水用量 Cooling Water Consumption		liters/hr	800-1000				1000-1200				800-1000				1000-1200
	油壓馬達電力 Pump Motor Power		kw	7.5				11				11				14.7
	電熱容量 Barrel Heating Power		kw	5.5				7.5				5.5				7.5
	總用電量 Total Wattage		kw	13				18.5				16.5				122.2
其它	機械重量（約） Machine weight(about)		tons	3.1/3.5				5.8*6.5				3.8				7.2
	機械外型尺寸 Machine dimension(LWH)		m	2.81.052.05				3.31.152.65				3.51.62.2				3.91.82.65
	付船重量 Shipping Weight		tons	3.5/4.3				6.5/7.2				4.3				7.8
	付船尺碼 Shipping Measurements(LWH)		m	3.01.252.25				3.51.352.5				3.81.852.2				4.122.3
